وتشمل أجزاء مضخة الطرد المركزي المهمة أجزاء لمضخة سلسلة ماغنوم الأول ، 2500 العليا وساند ماستر.

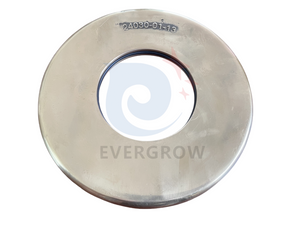

1. أجزاء المضخة الشاملة
بند | اسم | الجزء رقم | رقم | وزن كلغ | ملاحظات |
1 | 3 × 2 × 13 مضخة رأس | 640202123 | 1 | 200 | أجزاء dwg.no. كما تظهر التالية |
4 × 3 × 13 مضخة رأس | 640202222 | 1 | 210 | ||
5 × 4 × 14 مضخة رأس | 640202321 | 1 | 210 | ||
6 × 5 × 11 مضخة رأس | 640202529 | 1 | 246 | ||
6 × 5 × 14 مضخة رأس | 640202628 | 1 | 253 | ||
رأس المضخة 8 × 6 × 11 | 640202826 | 1 | 255 | ||
رأس المضخة 8 × 6 × 14 | 640202925 | 1 | 283 | ||
رأس المضخة 10 × 8 × 14 | 640203121 | 1 | 313 | ||
2 | اقترانⅰ | 010002-220 | 1 | 10 | لمضخة فوق 30kW |
اقترانⅱ | 010002-165 | 1 | 7 | لمضخة تحت 22kW | |
3 | اقتران المطاطⅰ | 010003-200 | 1 | 0.4 | لمضخة فوق 30kW |
اقتران المطاطⅱ | 010003-145 | 1 | 0.2 | لمضخة تحت 22kW | |
4 | درعⅰ | 010004-350 | 1 | 7.5 | لمضخة فوق 30kW |
درعⅱ | 010004-260 | 1 | 5 | لمضخة تحت 22kW | |
5 | اقتران المحرك | 010005-WW | 1 | 11 | قوة المحرك ww |
2. الأجزاء ماغنوم الأول
بند | الكمية | مهمة الجزء رقم | وصف | MATERAIL | وزن كلغ | |||||||||
1 * | 1 | انظر أدناه | غلاف | |||||||||||
1A | 1 | 10399-46-1 | حشية، غلاف | Vellumoid | 0.01 | |||||||||
1B | 12 | 3932-61 | الجوز، غلاف | المحكمة الخاصة بلبنان | 0.05 | |||||||||
1C | 12 | 3862-76 | مسمار، غلاف | المحكمة الخاصة بلبنان | 0.16 | |||||||||
1D | 1 | 8505-04-01 | التوصيل ، غلاف الصرف | المحكمة الخاصة بلبنان | 0.03 | |||||||||
1E | 1 | 8505-04-01 | سد ، خط تدفق | المحكمة الخاصة بلبنان | 0.03 | |||||||||
2 * | 1 | انظر أدناه | المكره | |||||||||||
2A | 1 | 19110-72 | ختم، والمكره | فيتون | 0.002 | |||||||||
2B | 1 | 7300239 | الغسالة، والمكره | المحكمة الخاصة بلبنان | 0.02 | |||||||||
2C | 1 | 7415648 | بولت ، قفل واقف | المحكمة الخاصة بلبنان | 0.15 | |||||||||
3 * # | 1 | 22223-01-30 | مربع حشو ، mech.seal | من الصعب الحديد | 20 | |||||||||
3 * & أمبير؛ | 1 | 20614-01-30 | مربع حشو ، معبأة | من الصعب الحديد | 20 | |||||||||
3A | 2 | 3861-117 | الترباس ، مربع حشو | المحكمة الخاصة بلبنان | 0.05 | |||||||||
4 | 1 | 20622A | غدد عاصي ، والتعبئة | Stl 304 | 1 | |||||||||
5A# | 1 | 22451-1 | ختم والميكانيكية | تونغ / تونغ | 1 | |||||||||
5A# | 1 | 648402600 | التعبئة ، رمح - M.S. دعم | الجرافيت اكريليك | 0.3 | |||||||||
5A# | اختيار | 648402600 | التعبئة ، رمح - M.S. دعم | كيفلر | 0.3 | |||||||||
5A | 1 | 25014-04M-B | التعبئة ، رمح - ث / حلقة latern | الجرافيت / اكريليك | 0.5 | |||||||||
5A | اختيار | 250147-04M-D | التعبئة ، رمح - ث / حلقة latern | تفلون ، أبيض | 0.5 | |||||||||
5A # | اختيار | 25014-04M-C | التعبئة ، رمح - ث / حلقة latern | كيفلر | 0.5 | |||||||||
6 | 2 | B3701A | بولت عاصي ، غدة | Stl 304 | 0.15 | |||||||||
7 | 1 | 20612-02-33 | الفتحة | 42CrMo | 17 | |||||||||
7A | 1 | 20943-04A | الأكمام، رمح | 38CrMoAl | 1 | |||||||||
7B | 1 | 4371-5-21 | مفتاح، رمح | المحكمة الخاصة بلبنان | 0.11 | |||||||||
7C | 1 | 23444-01-72 | ختم ، كم رمح | فيتون | 0.005 | |||||||||
8 | 1 | 22210-1A | عاكس التجمع | مركب | 0.4 | |||||||||
9 | 1 | 20618-12-1 | الإطار ، الشحوم مشحم | الحديد الزهر | 80 | |||||||||
9C | 1 | 8505-04-01 | سد ، استنزاف الإطار | المحكمة الخاصة بلبنان | 0.033 | |||||||||
9D | 1 | 8267-01 | استراحة | المحكمة الخاصة بلبنان | 0.1 | |||||||||
9G | 3 | 2538-1H | بولت ، جاك غلاف | المحكمة الخاصة بلبنان | 0.16 | |||||||||
10A | 1 | 20626 | غطاء ، تحمل الداخل | حديد | 2.6 | |||||||||
10B | 1 | 20625 | حشية، I.B.Brg.Cover | الألياف النباتية | 0.01 | |||||||||
10C | 1 | 20619-01 | ختم النفط ، I.B.Brg.Cover | بونا ن | 0.06 | |||||||||
10D | 2 | 3861-1 | بولت ، I.B.Brg.Cover | المحكمة الخاصة بلبنان | 0.03 | |||||||||
10E | 2 | 3932-2 | الجوز ، I.B.Brg.Cover | المحكمة الخاصة بلبنان | 0.07 | |||||||||
10F | 1 | 20620-01 | ختم الاستبعاد ، I.B. BRG. CVR. | بونا ن | 0.01 | |||||||||
10G | 1 | 21641-01 | تركيب الشحوم | المحكمة الخاصة بلبنان | 0.07 | |||||||||
10H | 1 | 648411908 | تركيب الشحوم | المحكمة الخاصة بلبنان | 0.07 | |||||||||
11 | 1 | 661 00901 OA | وإذ تضع ، Inboard & أمبير ؛ فاصل | أسطوانة | 2.1 | |||||||||
11 | 1 | 20615-1 | تحمل، نحو الداخل | بائع | 2.1 | |||||||||
12 | 1 | 20624-01-01 | الإسكان، O.B.bearing | حديد | 6 | |||||||||
12A | 1 | 7496-253 | ختم ، O.B.Brg.housing | بونا ن | 0.01 | |||||||||
12B | 4 | 3861-138 | البراغي ، O.B.Brg.housing | المحكمة الخاصة بلبنان | 0.05 | |||||||||
12C | 2 | 3932-62 | الجوز ، O.B.Brg.housing المربى | المحكمة الخاصة بلبنان | 0.016 | |||||||||
13 | 1 | 20617A | غطاء، O.B.Bearing | حديد | 1.8 | |||||||||
13A | 1 | 19368-01 | الشحوم zerk ، O.B.Brg.Cover | نحاس | 0.01 | |||||||||
13B | 1 | 7496-26 | يا الدائري ، O.B.Brg.Cover | بونا ن | 0.001 | |||||||||
13C | 1 | 20619-02 | ختم النفط ، O.B.Brg.Cover | بونا ن | 0.04 | |||||||||
13D | 2 | 3861-139 | بولت ، O.B.Brg.Cover | المحكمة الخاصة بلبنان | 0.025 | |||||||||
14 | 2 | 20616-1 | تحمل ، O.B. | بائع | 1.5 | |||||||||
14A | 1 | 6124-4 | Lockwasher، O.B.Bearing | المحكمة الخاصة بلبنان | 0.01 | |||||||||
14B | 1 | 6123-4 | الجوز ، O.B.Bearing | المحكمة الخاصة بلبنان | 0.22 | |||||||||
أغلفة-تشمل الأزرار والمكسرات & أمبير ؛ طوقا | ||||||||||||||
1 * | 1 | 19203-01-30A | غلاف، 3 × 2 × 13 | من الصعب الحديد | 55 | |||||||||
1 * | 1 | 19205-01-30A | غلاف، 4 × 3 × 13 | من الصعب الحديد | 57 | |||||||||
1 * | 1 | 19222-01-30A | غلاف، 5 × 4 × 14 | من الصعب الحديد | 88 | |||||||||
1 * | 1 | 19122-01-30A | غلاف، 6 × 5 × 11 | من الصعب الحديد | 90 | |||||||||
1 * | 1 | 19123-01-30A | غلاف ، 6 × 5 × 14 | من الصعب الحديد | 95 | |||||||||
1 * | 1 | 19763-01-30A | غلاف ، 8 × 6 × 11 | من الصعب الحديد | 97 | |||||||||
1 * | 1 | 19117-01-30A | غلاف، 8 × 6 × 14 | من الصعب الحديد | 125 | |||||||||
1 * | 1 | 20937-01-30A | غلاف، 10 × 8 × 14 | من الصعب الحديد | 155 | |||||||||
الدفاعات | ||||||||||||||
2 * | 1 | 19204-XX-30 | المكره، 3 × 2 × 13 | من الصعب الحديد | 9 | |||||||||
2 * | 1 | 19206-XX-30 | المكره، 4 × 3 × 13 | من الصعب الحديد | 12.5 | |||||||||
2 * | 1 | 19224-XX-30 | المكره، 5 × 4 × 14 | من الصعب الحديد | 16 | |||||||||
2 * | 1 | 19121-XX-30 | المكره، 6 × 5 × 11 | من الصعب الحديد | 14 | |||||||||
2 * | 1 | 19121-XX-30 | الدفاعة ، 6 × 5 × 14 | من الصعب الحديد | 18 | |||||||||
2 * | 1 | 19116-XX-30 | الدفاعة ، 8 × 6 × 11 | من الصعب الحديد | 18 | |||||||||
2 * | 1 | 19116-A0-30 | المكره، 8 × 6 × 14 | من الصعب الحديد | 20 | |||||||||
2 * | 1 | 21867-XX-30 | المكره، 10 × 8 × 14 | من الصعب الحديد | 20 | |||||||||
